Характеристики товара
  • Применение: Проектор,Мультимедиа,Телевидение,TV BOX,Монитор,Компьютер
  • Разъём A: HDMI
  • Экранирование: Неэкранированный
  • Размер модели: HDSW0081
  • Упаковка: Картонная коробка
  • Упаковка: Да
  • Пол: Женщина-Женщина
  • Разъём A: HDMI
  • Особенности: Нет
  • Тип: HDMI Кабели
  • Производитель: VOXLINK
  • HDMI Vertiong: 1.3
  • Gender: Female-Female
  • Type: HDMI Switch
Описание товара

качество V1.3 2x1 HDMI Multi-Viewer Box 1080 P 2 В 1 из HDMI переключатель Поддержка HDCP 1.2 PIP Может отображаться на одном экране в 4 режимы

благодарим вас за покупку этого продукта. для достижения оптимальной производительности и безопасности, пожалуйста, внимательно прочитайте эту инструкцию перед подключением, эксплуатацией или настройкой данного продукта. храните это руководство для дальнейшего использования.

я. введение

этот продукт является высокая производительность 2 1 Multi-Viewer. он поддерживает два Высокой четкости отображения входного источника на одном экране. As a Multi-Viewer, он может отображать на одном экране в 4 режимах.

II. особенности

1. Compliant с HDMI 1.3a, HDCP 1.2;

2. Поддержка мультиплексированных HDMI 2-input и 1-выход и 4 режимов отображения;

3. Supports до 1080 P разрешение Высокой Четкости;

4. Поддержка масштабирования вверх, скалер вниз функции;

5. Поддержка нескольких разрешение на выходе;

6. Поддержка цифрового аудио формат LPCM/AC3/DTS

III. пакет

1. HDMI 2x1 Multi-Viewer ------------------------------------------------------- 1 ШТ.

2. 5V1A адаптер Питания ПОСТОЯННОГО ТОКА -------------------------------------------------1 ШТ.

3. Remote управления --------------------------------------------------------------- 1 ШТ.

4. RS232 Последовательный Кабель ------------------------------------------------ --------- 1 ШТ.

5. Руководство По Эксплуатации ------------------------------------------------ ---------- 1 ШТ.

6. монтажные петли ------------------------------------------------ ---------- 2 ШТ.

IV. технические характеристики

1. Полоса Пропускания 225 МГц [6.75]

2. Входные Порты 2 × HDMI (Женский тип)

3. Output Порты 1 × HDMI (Женский тип),

4. Audio выход PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

5. Входное Разрешение 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60 Гц, 1080i50/60 Гц, 1080p24/30/50/60 Гц, @ 60, @ 60, @ 60, @ 60;

6. Выходное Разрешение 1080 P, 720 P, 1080i, 1024x768,1360x768

7. ОУР Защита Человеческого Тела модель: ± 8 кв (воздушный разряд) ± 4 кв (контактный разряд)

8. Power Питания 5 В/1A ПОСТОЯННОГО ТОКА (США/ЕС стандартам, CE/FCC/UL certified)

9. Размеры 70 мм (Ш) ×140mm (D) × (H)

10. Weight 300 г

11. шасси Материал Металла

14. относительная Влажность 20 ~ 90% RH (без образования конденсата)

15. Потребляемая мощность (Макс.) 10 Вт

V. операция управления и Функции

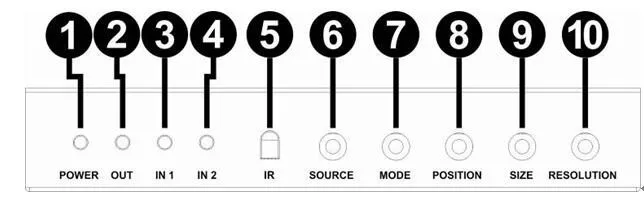

передняя Панель


1. POWER LED: Этот красный СВЕТОДИОД загорается, когда устройство подключено с блоком питания.

2. OUTPUT LED: Этот красный СВЕТОДИОД загорается, когда ТЕЛЕВИЗОР подключить соответствующий выход HDMI

порт.

3 IN1 LED: Этот красный СВЕТОДИОД загорается, когда HDMI IN1 выбран в качестве основного изображения.

4. IN2 LED: Этот красный СВЕТОДИОД загорается, когда HDMI IN2 выбран в качестве основного изображения.

5. ИК: Пульт Дистанционного управления сигнал приема.

6. ИСТОЧНИК: Нажмите кнопку, чтобы выбрать источник входного сигнала, как основного изображения, и СВЕТОДИОД будет указывать на соответствующий источник входного сигнала.

7. РЕЖИМ: Нажмите кнопку, чтобы выбрать режим отображения. * см. описание 1.

8. POSITION: Нажмите кнопку, чтобы выбрать позицию к югу от изображения, когда в режим PIP.

9. SIZE: Нажмите кнопку, чтобы выбрать размер sub изображения, когда в режим PIP.

10. RESOLUTION: Нажмите кнопку, чтобы выбрать выходное разрешение.

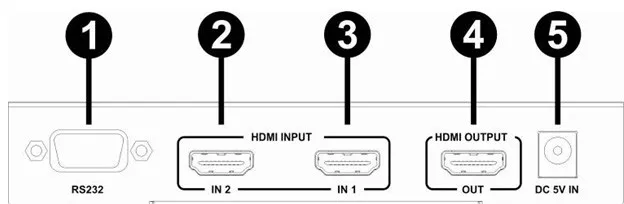

задняя Панель
1. RS232: Подключен к компьютеру через RS232 инструмент, и управляется через хост-компьютер программное обеспечение.

2. HDMI IN2: этот слот, где вы подключите источника выход HDMI с DVD, PS3.

3. HDMI IN1: этот слот, где вы подключите источника выход HDMI с DVD, PS3.

4. HDMI ВЫХОД: Этот слот, где вы подключите HDTV или монитора с помощью кабеля HDMI.

5. DC 5 В В: Подключите 5 В DC источник питания в блок.

* описание 1 Режим Введение:

1. Mode 1: Один режим просмотра

2. Режим 2: режим PIP

3. Mode3: POP режим

4. Режим 4: режим POP B


VI. пульт дистанционного управления

1. POWER: Нажмите эту кнопку, чтобы включить питание матрицы или установить его в режим ожидания.

2 IN1: Нажмите эту кнопку, чтобы выбрать входной 1 в качестве основного изображения, и IN1 СВЕТОДИОД указывает.

3. IN2: Нажмите эту кнопку, чтобы выбрать входной 2 в качестве основного изображения, и IN2 СВЕТОДИОД указывает.

4. SIZE: Нажмите кнопку, чтобы выбрать размер sub изображения, когда в режим PIP.

5. POSITION: Нажмите эти кнопки для выбора позиции к югу от изображения, когда в режим PIP.

6. РЕЖИМ: Нажмите кнопку, чтобы выбрать режим отображения.

7. РЕСО: Нажмите кнопку, чтобы выбрать выходное разрешение.

VIя. Пример применения











Упаковка
  • Единица измерения: шт.
  • Вес посылки: 0.4kg (0.88lb.)
  • Размер посылки: 16cm x 9cm x 3cm (6.30in x 3.54in x 1.18in)
